4 fejes rendszerek. Forgató nélkül (üzenet: 6762, Sat) |
|
|
|
Merlot
Tagság: 2002-04-11 00:00:00
Tagszám: #26
Hozzászólások: 13911
|
4439.  Elküldve: 2013-01-27 22:50:00, 4 fejes rendszerek. Forgató nélkül
|
[2326.] |
Minek akarod kiráncigálni az eredeti digist, és tenni helyette más típust? Hisz multizni szeretnél, ha jól értem. Ehhez viszont inkább alkalmas fejtartót (min. 3-ast) kell keresned, és ráapplikálni a fejtartó fémre.
Egyébként az Inverto MultiConnect elterjedt típusán kívül létezik más gyártmány is, ami meglehetősen kis helyigényű.
Pl. a Gold Editon, vagy a Megasat Diavolo multifeed, esetleg a Sharp BS1K1EL100A.
GTMEDIA Combo, Octagon SX 87, U2C B6 Full HD | DrHD D15 | Amiko Mini HD I IllusionSat M3-M5-Max2HD | Inverto LNB-k | Digipower és DM 3800 motorok | ofszet tükrök 60-180 cm-ig
|
| | | [válaszok erre: #4440] |
[előzmény: (4435) gorog67, 2013-01-27 20:31:47] |
|
Kiváló dolgozó
|
|
Merlot
Tagság: 2002-04-11 00:00:00
Tagszám: #26
Hozzászólások: 13911
|
4438. Elküldve: 2013-01-27 22:31:18, 4 fejes rendszerek. Forgató nélkül
|
[2327.] |
Álljon erre itt egy skystar tanár úr magyarázat, abból megérted:
"most egy nagyon "primitiv" magyarazat kovetkezik, de legalabb ertheto
a tanyer kozeperol visszavert jel egyenesen "betalal" a fej torkaba, de minel szelebbrol jon, annal nagybb szogben kell neki "bekanyarodnia" az LNB csovebe, ezt a "kapaszkodo" szerepet (is) tolti be az un. scalar ring"
Ha szedtél már szét valaha egy KU-s LNB-t, akkor láttad, hogy a fej "bevezető csatornája" gyűrűs. Ennek kialakításához némi helyre van szükség (nem csak nyakhosszban, hanem szélességben). Kialakult a 40 mm-es szabvány, amibe a ringek rendszere szépen belefér. A multiconnect fej 25 mm-es, ezzel feladták a fej szélességet (gyűrű átmérőt) a fejek egymás melletti fizikai elhelyezhetősége érdekében. A tervezés/gyártás kompromisszum. Mint ahogy az is, hogy egy fej freki átvitele vagy a sáv alsó felében jobb, (lásd Inverto BU), vagy a felsőben.
GTMEDIA Combo, Octagon SX 87, U2C B6 Full HD | DrHD D15 | Amiko Mini HD I IllusionSat M3-M5-Max2HD | Inverto LNB-k | Digipower és DM 3800 motorok | ofszet tükrök 60-180 cm-ig
|
| | | [válaszok erre: #4442] |
[előzmény: (4437) gorog67, 2013-01-27 20:37:59] |
|
| Kiváló dolgozó
|
|
gorog67
Tagság: 2011-04-11 17:06:35
Tagszám: #93143
Hozzászólások: 1777
|
4437. Elküldve: 2013-01-27 20:37:59, 4 fejes rendszerek. Forgató nélkül
|
[2328.] |
Látom, te az inverto multi fejeit használtad. Még senki nem válaszolt arra, hogy miért nem ilyen minden fej? Valami oka csak van, hogy általában tölcsér alakú sugárzó van a végükön és nem kúp alakú mint a képen lévőknek. Ha felteszem a 4W-re a harmadik fejet a 0.8W mellé, akkor kelleni fog ilyen vékony változat.
2*Gibi 100 4+4 LNB-vel.
|
| | | [válaszok erre: #4438 #4470] |
[előzmény: (4436) stubyte, 2013-01-27 20:32:17] |
|
| Kiváló dolgozó
|
|
stubyte
Tagság: 2007-06-23 13:43:03
Tagszám: #46295
Hozzászólások: 10168
|
|
| Kiváló dolgozó
|
|
gorog67
Tagság: 2011-04-11 17:06:35
Tagszám: #93143
Hozzászólások: 1777
|
4435. Elküldve: 2013-01-27 20:31:47, 4 fejes rendszerek. Forgató nélkül
|
[2330.] |
A digisek által szerelt parabola műanyag fejtartója egy téglalap keresztmetszetű "vas"-ba van belepréselve, ami a tányér aljához csuklósan kapcsolódik. Szemre a triax-os fejtartó középső müanyag idomja hasonlít a digis fejtartóhoz. (Azért nem fotóztam le, mert azt hittem, hogy olyan gyakori típus, hogy többen ismerik.) Ezért kérdeztem, hogy próbálta-e már valaki kiráncigálni az eredetit és betenni valamilyen másikat és mi volt az a valamilyen másik.
2*Gibi 100 4+4 LNB-vel.
|
| | | [válaszok erre: #4439] |
[előzmény: (4434) istvanbuda, 2013-01-27 20:26:29] |
|
| Kiváló dolgozó
|
|
istvanbuda
Tagság: 2011-02-20 09:19:33
Tagszám: #92221
Hozzászólások: 234
|
4434. Elküldve: 2013-01-27 20:26:29, 4 fejes rendszerek. Forgató nélkül
|
[2331.] |
De mit akarsz reszelni?
Itt csak állításról lehet szó!
Két vagy több fej és hozzá állítható fejtartó!
http://szatyisat.freewb.hu/
|
| | | [válaszok erre: #4435] |
[előzmény: (4432) gorog67, 2013-01-27 20:21:30] |
|
Haladó
|
|
raczandris
Tagság: 2005-10-07 23:08:30
Tagszám: #22642
Hozzászólások: 4760
|
4433. Elküldve: 2013-01-27 20:24:17, 4 fejes rendszerek. Forgató nélkül
|
[2332.] |
A monoblokk fejeket általában egy konkrét műholdpáros vételére gyártják.
Van monoblokk fej amire rá is írják , hogy melyik az a két műhold aminek a vételére ajánlott.
Ezeknél pont a megfelelő polarizációra van elkészítve a fej .
" " border="0">" border="0">
Ha más műholdpáros vételére használjuk már nem az ideális a fej beállítása.
Tehát csak kompromisszummal lehet használni.
A 6°-os fejeket az Astra -Hotbird pároshoz gyártják.
Nem véletlen pl. hogy az astra vételekor nem pont függőlegesen kell beállítani a fejet.
KB 6-7 °-al kell elforgatni az LNB-t így a Hotbird vételekor beállitott ,elforgatott fej automatikusan jó lesz az astrához is .
Más 6° -ra levő levő holdaknál már nincs így .
|
| | |
[előzmény: (4429) gorog67, 2013-01-27 19:50:42] |
|
| Kiváló dolgozó
|
|
gorog67
Tagság: 2011-04-11 17:06:35
Tagszám: #93143
Hozzászólások: 1777
|
4432. Elküldve: 2013-01-27 20:21:30, 4 fejes rendszerek. Forgató nélkül
|
[2333.] |
Ha az egyik fej H-V síkját beforgatom, akkor a másik fej H-V síkja is jó lesz, csak ettől a pótfej, lejjebb kerül, legalábbis a mostani fej helyzetét alapulvéve. Az egész antennát nem tudom forgatni, mert nem olyan az árbócrögzítése. A fejtávolság is problémás, 5.6-5.8 fok különbség kellene és én csak 6 fokost láttam. Továbbá a mostani fej dupla, a pótfejnek elég 1 kimenet is és még egy harmadik fej is szóbajöhet 4W-re. Az antennát kézzel elforgatva be tudtam fogni az Amos 2/3-at és az Astra 4A-t is. Ezért kezdtem el nézegetni a fejtartókat, csak nem tudom melyik jó hozzá esetleg némi reszeléssel megsegítve. Próbált már ilyent valaki?
2*Gibi 100 4+4 LNB-vel.
|
| | | [válaszok erre: #4434 #4436] |
[előzmény: (4430) istvanbuda, 2013-01-27 20:08:11] |
|
| Kiváló dolgozó
|
|
stubyte
Tagság: 2007-06-23 13:43:03
Tagszám: #46295
Hozzászólások: 10168
|
4431. Elküldve: 2013-01-27 20:13:33, 4 fejes rendszerek. Forgató nélkül
|
[2334.] |
Minden esetben precízebben be lehet állítani két single LNB-t két 4 vagy 6,2 fokra lévő holdra, mint egy monoblockot (ez a két szögtartomány a leggyakoribb.)
Elég csak abba belegondolni, hogy a SKEW (TILT) mértékét monoblock esetén csak együtt tudod állítani. Erős holdak esetén ez elhanyagolható, de többfejes rendszerek esetén már nehézségeket okoz(hat) a monoblock kezelése.
Az ASTRA-HOTBIRD (e19,2-e13) párosra "kitalált" jól működő monoblock, az eltérő skew miatt pl. a e36-e42 páros esetén már nem muzsikál olyan szépen.
STuB
Védd a fákat - Egyél hódot !!!
|
| | |
[előzmény: (4429) gorog67, 2013-01-27 19:50:42] |
|
| Kiváló dolgozó
|
|
istvanbuda
Tagság: 2011-02-20 09:19:33
Tagszám: #92221
Hozzászólások: 234
|
4430. Elküldve: 2013-01-27 20:08:11, 4 fejes rendszerek. Forgató nélkül
|
[2335.] |
A monoblock fej távolsága adott, tehát ha egy 4 fokos vagy 6 fokos fejet raksz be akkor előtte meg kell nézni hogy van-e az adott fokon műhold és az e amit akarsz?
Ha messzibb van vagy közelebb akkor jön a külön fej, állítható fejtartóval!
Szóval, ha egy monoblock fejet raksz a parabolába és kifordítod, a polarizációs sík a másik fejre is jó lesz mivel egy síkon vannak!
http://szatyisat.freewb.hu/
|
| | | [válaszok erre: #4432] |
[előzmény: (4429) gorog67, 2013-01-27 19:50:42] |
|
| Haladó
|
|
gorog67
Tagság: 2011-04-11 17:06:35
Tagszám: #93143
Hozzászólások: 1777
|
4429. Elküldve: 2013-01-27 19:50:42, 4 fejes rendszerek. Forgató nélkül
|
[2336.] |
Mivel nem rartottam a kezemben monoblockot, csak képen láttam és ott párhuzamosnak tűntek a nyakak, azért kérdeztem, hogy mi az oka. Ha jó értettem stubyte hozzászólását, akkor nincs nagy jelentősége, a különálló fejeket mégis ívre teszik. A nagyob bajom az elforgatás. Nekem 80-as Digi parabolám van, annak egyszerű a tányér felfogatója, nem lehet a tengelyében forgatni. Elvileg a digis holdakhoz forgatták a fejet, hogy jó legyen a H-V sík, Ha ennek a helyére beteszek egy monoblockot, akkor a második fej helye adódik, azon változtatni nem tudok, vagy a magassága nem lesz jó, vagy a síkja. Azt már nem is mondom, hogy ha tényleg teljesen párhuzamosak a fejek és a végük is egy síkban van, akkor a "pót" fej nem biztos, hogy fókuszban lesz. A külön fejes rendszerek fotóiról úgy látom, hogy a szélső fejeket közelebb kell tenni az antennához. Én a 0.8 W mellé szeretnék tenni egy fejet 4.8 E-re, de nem tudom, hogy létezik-e felfogató erre az antennára. A Triax Flexiblock Dupla fejtartó vagy a fémsínes 3-4 fejes változat műanyagidomja hasonlít a digiéhez, de méreteket kép alapján nem tudok ellenőrizni.
Ui: Valami oka van, hogy a fejek általában szélesek, miben rosszabbak a vékonyak?
2*Gibi 100 4+4 LNB-vel.
[Ezt a hozzászólást újraszerkesztették: 2013-01-27 19:59:24]
|
| | | [válaszok erre: #4430 #4431 #4433] |
[előzmény: (4428) istvanbuda, 2013-01-27 18:06:42] |
|
| Kiváló dolgozó
|
|
istvanbuda
Tagság: 2011-02-20 09:19:33
Tagszám: #92221
Hozzászólások: 234
|
4428. Elküldve: 2013-01-27 18:06:42, 4 fejes rendszerek. Forgató nélkül
|
[2337.] |
Hali
A monoblock fejeket tükörmérethez igazítják, rá is van írva hogy mekkora tükörbe való!
A monoblock fejeket is ki kell forgatni jobbra vagy balra attól függően hogy melyik műholdakra szereled.
A tányér méretétől függöen lehet vele játszani hogy hány fokot láson be.
http://szatyisat.freewb.hu/
|
| | | [válaszok erre: #4429] |
[előzmény: (4424) gorog67, 2013-01-27 13:49:24] |
|
| Haladó
|
|
Merlot
Tagság: 2002-04-11 00:00:00
Tagszám: #26
Hozzászólások: 13911
|
4427. Elküldve: 2013-01-27 16:44:30, 4 fejes rendszerek. Forgató nélkül
|
[2338.] |

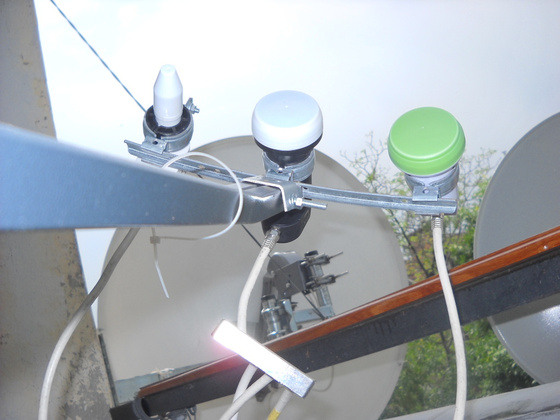

Azért egy enyhe ív ebben is van, ami pedig egy 125-ös Gibi klón, és a nyugati széleken próbáltam (amúgy épp a keleti végekre szántam, de itt Budán oda nem látok a lodzsáról) 45°, 37.5°, 30°nyugaton.
Az mondjuk látszik, hogy az Inverto multiconnectnek semmi jelentősége itt, csak éppen előtte vettem, és kipróbáltam.
Lazán elfértek a 40-es fejek is, ez jól láthat. (Nagy tükör, sok "szünet")
A magasság különbség meg a fotón nem látszik, de aki látott már széleken tükröt, az tudja, hogy az egész "be van dőlve", és ez biztosítja a fejek szintkülönbségeit az egyes holdakhoz.
GTMEDIA Combo, Octagon SX 87, U2C B6 Full HD | DrHD D15 | Amiko Mini HD I IllusionSat M3-M5-Max2HD | Inverto LNB-k | Digipower és DM 3800 motorok | ofszet tükrök 60-180 cm-ig
|
| | |
[előzmény: (4425) stubyte, 2013-01-27 14:18:01] |
|
| Kiváló dolgozó
|
|
Merlot
Tagság: 2002-04-11 00:00:00
Tagszám: #26
Hozzászólások: 13911
|
4426. Elküldve: 2013-01-27 15:56:17, 4 fejes rendszerek. Forgató nélkül
|
[2339.] |
Idézet:
|
Motorhoz legjobb a régebbi gyártmányú RELÉS kapcsoló
| |
Igen ám, de kimondtad a lényeget: régebbi gyártmányú
Aminek a beszerzése elég nehézkes, max. öCSIszan barátunknak nem okoz gondot a lomin.
GTMEDIA Combo, Octagon SX 87, U2C B6 Full HD | DrHD D15 | Amiko Mini HD I IllusionSat M3-M5-Max2HD | Inverto LNB-k | Digipower és DM 3800 motorok | ofszet tükrök 60-180 cm-ig
|
| | |
[előzmény: (4421) stubyte, 2013-01-26 21:00:36] |
|
| Kiváló dolgozó
|
|
stubyte
Tagság: 2007-06-23 13:43:03
Tagszám: #46295
Hozzászólások: 10168
|
4425. Elküldve: 2013-01-27 14:18:01, 4 fejes rendszerek. Forgató nélkül
|
[2340.] |
Minél kisebb a tükör, annál jobban érvényesül az ív - több fejes rendszerek esetén. már 120-as tányérok esetén is alig van eltérés a vízszintes síkhoz képest - igaz ez függ attól is, hogy közel felettünk lévő holdakról van-e szó, vagy szélő tartományokról w30-tól nyugatabbra, illetve kelet 40 foktól keletebbre.
Ne felejtsük el, hogy ott van azért van a sugárzó is, ami nem csak egy "sima cső" .
A tányér fókuszába beállított fejre eső a tányér felületéről visszavert jel közel kör alakú vetülete jelenik meg az LNB védőtokján. A 2. 3. 4 ... helyen lévő "másodlagos" fókuszok esetében - mivel azok oldalról visszavert jelek - már egyre elnyújtott ellipszisbe mennek át, melynek az LNB védőkupakjának síkjára eső vetülete számottevően nem növekszik az LNB síkjának a változtatásával.
Az elsősorban 60-as 85-ös tükrökhöz ajánlott INVERTO Multiconnect rendszer fejtartója elég szépen követi az ívet. 120-as tükörbe szerelve, viszont szinte teljesen ki kell egyenesíteni a tartósínt.
STuB
Védd a fákat - Egyél hódot !!!
|
| | | [válaszok erre: #4427] |
[előzmény: (4424) gorog67, 2013-01-27 13:49:24] |
|
| Kiváló dolgozó
|
|
gorog67
Tagság: 2011-04-11 17:06:35
Tagszám: #93143
Hozzászólások: 1777
|
4424. Elküldve: 2013-01-27 13:49:24, 4 fejes rendszerek. Forgató nélkül
|
[2341.] |
Nem értek valamit, szeretném, ha valaki felvilágosítana!
A többfejes rendszereknél a fejek a fókuszpont felé irányulnak, a monoblock duplafejek nyaka viszont látszólag párhuzamos. Nem kellene ezeknek is összetartani egy picit? Ha az egyik műhold egy kicsit magasabban van, mint a másik és emiatt elfordítom a fejet, akkor a polarizációs sik is elromlik nem?
2*Gibi 100 4+4 LNB-vel.
|
| | | [válaszok erre: #4425 #4428] |
|
|
| Kiváló dolgozó
|
|
Kunci
Tagság: 2008-12-05 22:12:59
Tagszám: #66387
Hozzászólások: 10
|
4423. Elküldve: 2013-01-27 00:13:41, 4 fejes rendszerek. Forgató nélkül
|
[2342.] |
Elvileg akkor nem lesz gond, ilyet küldtetek a csomagban a forgató mellett, meg ti fogjátok szerelni is :) Akkor találkozunk reggel. Üdv, Szilárd
|
| | |
[előzmény: (4422) ExxZuu, 2013-01-26 22:39:40] |
|
Zöldfülű
|
|
ExxZuu
Tagság: 2010-07-30 17:18:47
Tagszám: #87278
Hozzászólások: 1364
|
|
| Kiváló dolgozó
|
|
stubyte
Tagság: 2007-06-23 13:43:03
Tagszám: #46295
Hozzászólások: 10168
|
4421. Elküldve: 2013-01-26 21:00:36, 4 fejes rendszerek. Forgató nélkül
|
[2344.] |
Idézet:
| de ebben a bekötési sorrendben szerintem ez nem lényeges.
| |
de igen, főleg egyes gyártmányok és vezérlések esetén.
Érdemes pl. a SPAUN termékeit megnézni, nem mindegy ugyanis, hogy a kapcsolást milyen jel végzi (ToneBurst, 22kHz, miniDiSEq, DiSEqC 1.0 (A/B), DiSEqC 1.1 (1/2)
DiSEqC 1.2 stb. ... )
Motorhoz legjobb a régebbi gyártmányú RELÉS kapcsolók, ezeknek az 0,5 A sem sok.
STuB
Védd a fákat - Egyél hódot !!!
|
| | | [válaszok erre: #4422 #4426] |
[előzmény: (4415) öCSIszan, 2013-01-25 11:06:46] |
|
| Kiváló dolgozó
|
|
anntszer
Tagság: 2006-02-14 19:43:43
Tagszám: #27060
Hozzászólások: 756
|
4420. Elküldve: 2013-01-26 20:50:36, 4 fejes rendszerek. Forgató nélkül
|
[2345.] |
a szerelő azt mondta ilyet még nem csinált...
Attol kivitelezhetö!
nincs nekem semmi ...
|
| | |
[előzmény: (4414) Kunci, 2013-01-25 10:25:40] |
|
Törzstag
|
|
Kunci
Tagság: 2008-12-05 22:12:59
Tagszám: #66387
Hozzászólások: 10
|
4419. Elküldve: 2013-01-26 18:43:33, 4 fejes rendszerek. Forgató nélkül
|
[2346.] |
Hehe :) Találkozunk holnap :)
De szerintem nem lesz amatőr munka :)
|
| | |
[előzmény: (4418) ExxZuu, 2013-01-26 10:45:38] |
|
| Zöldfülű
|
|
ExxZuu
Tagság: 2010-07-30 17:18:47
Tagszám: #87278
Hozzászólások: 1364
|
4418. Elküldve: 2013-01-26 10:45:38, 4 fejes rendszerek. Forgató nélkül
|
[2347.] |
Biztos valami amatőr csinálja
Bár sztem oka van ha még nem csinált ilyet
www.exxzuu.hu
|
| | | [válaszok erre: #4419] |
[előzmény: (4417) Kunci, 2013-01-26 09:32:15] |
|
| Kiváló dolgozó
|
|
Kunci
Tagság: 2008-12-05 22:12:59
Tagszám: #66387
Hozzászólások: 10
|
4417. Elküldve: 2013-01-26 09:32:15, 4 fejes rendszerek. Forgató nélkül
|
[2348.] |
Köszönöm a válaszokat. Holnap szerelés, kiderül minden :)
|
| | | [válaszok erre: #4418] |
[előzmény: (4416) istvanbuda, 2013-01-26 07:57:55] |
|
| Zöldfülű
|
|
istvanbuda
Tagság: 2011-02-20 09:19:33
Tagszám: #92221
Hozzászólások: 234
|
4416. Elküldve: 2013-01-26 07:57:55, 4 fejes rendszerek. Forgató nélkül
|
[2349.] |
Hali
Én ezt meg csináltam így ahogy te is akarod és mükszik ráadásul egy sima AMIKO-s diseq-el és diplexerel.
http://szatyisat.freewb.hu/
|
| | | [válaszok erre: #4417] |
[előzmény: (4414) Kunci, 2013-01-25 10:25:40] |
|
| Haladó
|
|
öCSIszan
Tagság: 2006-12-07 22:14:12
Tagszám: #38276
Hozzászólások: 3062
|
4415. Elküldve: 2013-01-25 11:06:46, 4 fejes rendszerek. Forgató nélkül
|
[2350.] |
Bár ma már vannak olyan diszek kapcsolók amik kibírják a motor áramát, de a legegyszerűbb, ha a 2/1-es diszek kapcsolót nem a diplexer után kötöd közvetlenül, hanem a diplexertől a SAT-os COAXot egyből a motorba kötöd és a motor után "kívülre" kötöd a 2/1-es diszek kapcsolót és innen megy a két elágazás a motoros saját LNB-hez és a másik fix-Thoros LNB-hez. A beltérin értelemszerűen a Thorhoz nem kell motort beállítani, csak a diszek kapcsolót, míg a többihez ezt is azt is.
A dolgot bonyolítja , hogy többféle 2/1-es diszek kapcsoló létezik (mini-diszek, diszek1.1, diszek 1.2, etc), de ebben a bekötési sorrendben szerintem ez nem lényeges.
Üdv ... CsI
|
| | | [válaszok erre: #4421] |
[előzmény: (4414) Kunci, 2013-01-25 10:25:40] |
|
| Kiváló dolgozó
|
|
